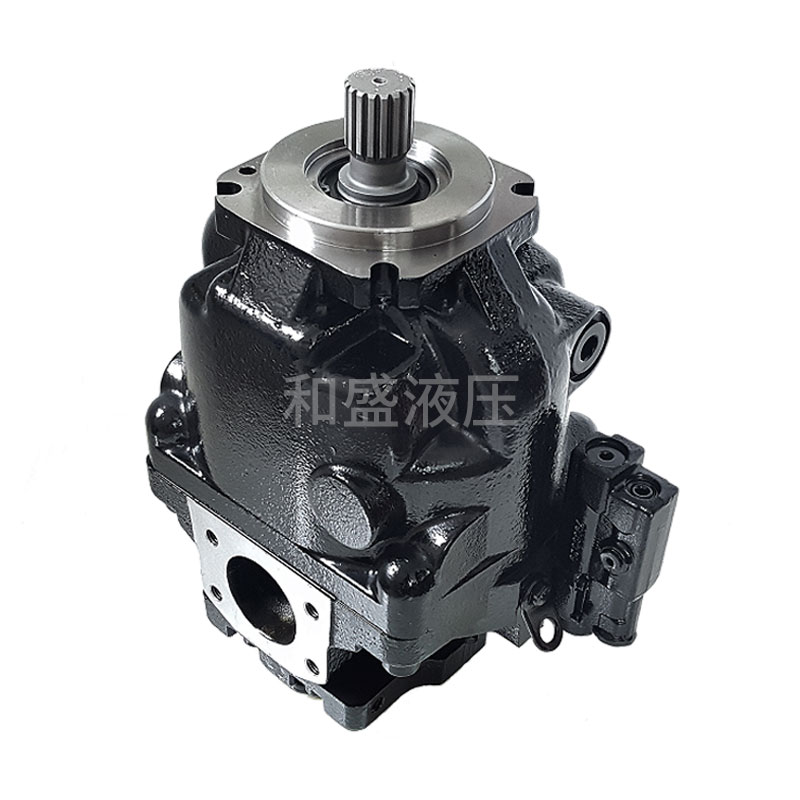

丹佛斯柱塞泵45系列ERR ERL
丹佛斯柱塞泵45系列ERR ERL
應用領域：
主要用于航天、冶金、電力、煤炭、石油、化工、注塑、鋼鐵、汽車等多個領域
產品參數：
  1. 產品詳情
  2. 產品視頻
  3. 產品參數
丹佛斯液壓泵 ERR ERL
丹佛斯柱塞泵45系列簡介：
45系列E型開式泵斜盤變量機構設計為雙伺服活塞控制式，斜盤支撐軸承為鍍聚合物托架支承。雙控制活塞中的偏置活塞作用力方向?yàn)樾北P(pán)角度增大方向，而另一變量活塞使斜盤向減小角度的方向。
丹佛斯柱塞泵45系列在相同壓力下，因變量活塞直徑大于偏置活塞直徑，引起斜盤變量。缸體隨輸入軸一起旋轉同時帶動缸體上的9個往復活塞將液壓油從泵輸出口傳送到輸出口。缸體彈簧通過一回程盤將柱塞滑靴緊壓在斜盤上。泵配油盤為雙金屬材料，這樣的工藝有助于系統泵的容積效率及減少噪聲。軸支撐選用圓錐滾子軸承軸端采用唇型氟化橡膠圈密封。
可選擇壓力補償PC控制（一個可調閥芯，未畫）或負載敏感LS控制（兩個可調閥芯）。來自系統的壓力油通過控制閥芯調節后引到變量活塞底部推動斜盤變量。

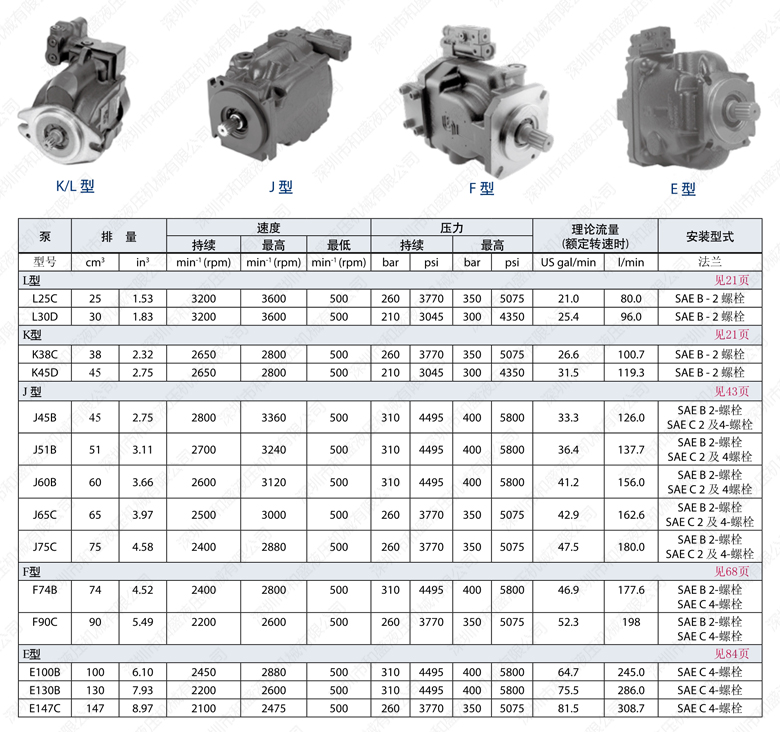

  丹佛斯柱塞泵45系列額定值              型                       號
額定值單位E100BE130BE147C
輸入速度'zui低min。(rpm)500500500
持續245022002100
zui高288026002475
工作壓力持續bar [psi]310(4495]310 [4495]260 [3770]
zui高400 [5800]400(5800]350 [5075]
主軸外部負載外部力矩（MJN?m [Ibf-in]455 [4030]360(3190]396(3500]
軸向力/進（TJN[lbf]2846(640]1735 [390]2113 [475]
軸向力/出CU7740 [1740]6672 [1500]7117 [1600]
軸承壽命在 140 bar [2030 psi]B,o hours77 20032 70021600
在 210 bar [3045 psi]19 80084005500
在 260 bar [3770 psi]970041162700
在 310 bar [4495 psi]54002300—
安裝法蘭 負載扭矩振動（持續）N?m [lbf-in]1920 [17 000]
沖擊（zui大）6779 [60 000]


丹佛斯柱塞泵45系列噪聲等級2
dB(A)210 bar [3045 psi]260 bar [3770 psi]310 bar [4495 psi]
型號1800 min" (rpm)額定速度1800 min" (rpm)額定速度1800 min-i(rpm)額定速度
E100B757777787780
E130B778178817881
E147C77787878——

2 數據采集于半消音測量環境，為反應真實噪音等級數據己在原始測量數據上-3分貝
